Datos de ejemplo
Considera los siguientes datos a modo de ejemplo:
import numpy as np
# Semilla
rng = np.random.RandomState(1)
# Simulación de datos
x = rng.uniform(0, 1, 40)
y = rng.uniform(0, 1, 40)
size = rng.uniform(20, 60, 40)

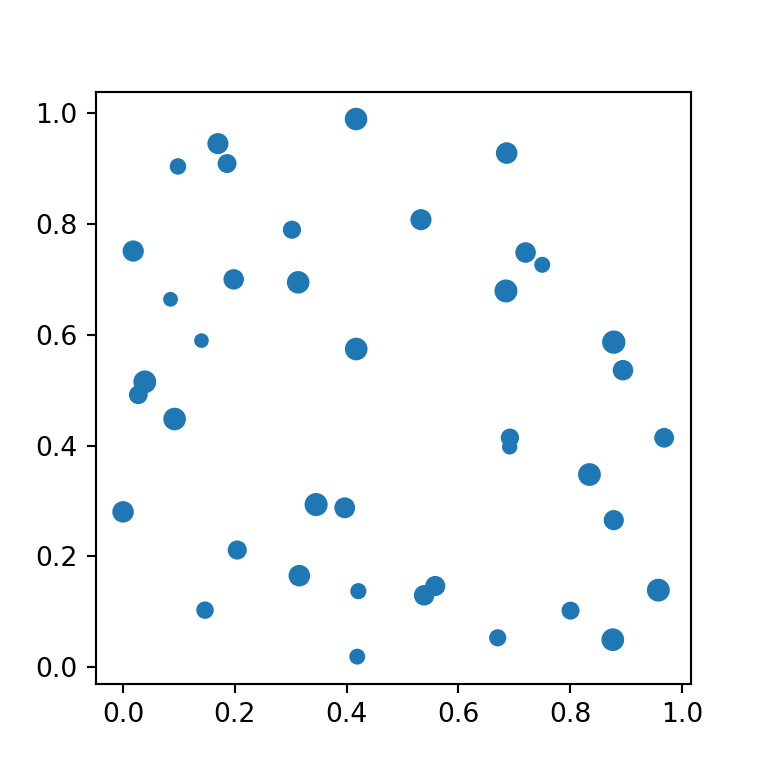

Gráfico de burbujas en matplotlib con scatter
Un gráfico de burbujas es un gráfico de dispersión donde una tercera variable numérica se mapea al tamaño de los marcadores. Matplotlib no necesita una función específica: basta con pasar un array al argumento s de scatter.
import matplotlib.pyplot as plt
fig, ax = plt.subplots()
ax.scatter(x, y, s = size)
# plt.show()

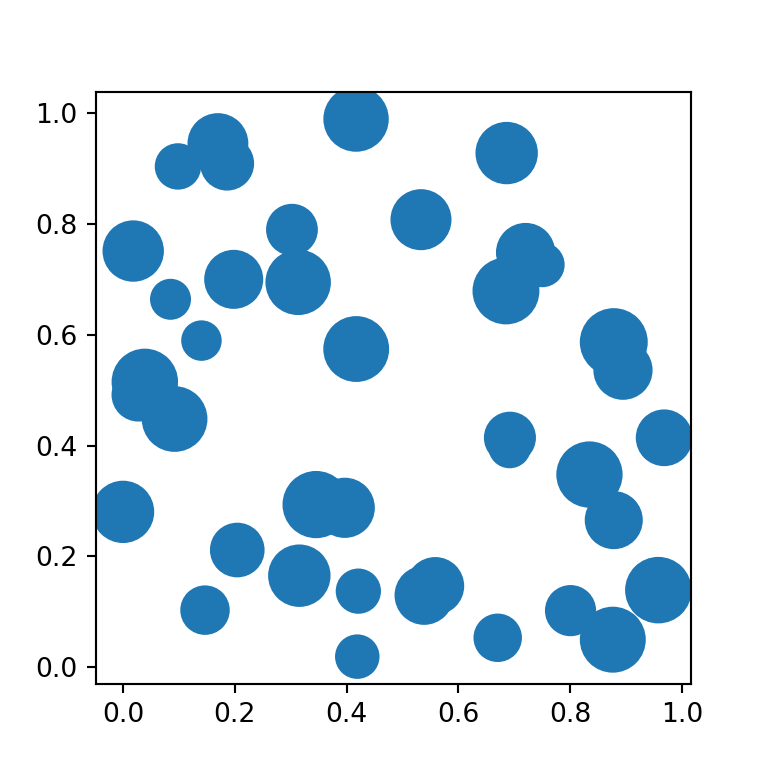

Escala de tamaño
Los valores pasados a s son el área del marcador en puntos, no una escala relativa, así que a menudo tendrás que multiplicar tu variable por una constante para obtener un rango de tamaños de burbuja legible.
import matplotlib.pyplot as plt
fig, ax = plt.subplots()
ax.scatter(x, y, s = size * 10)
# plt.show()

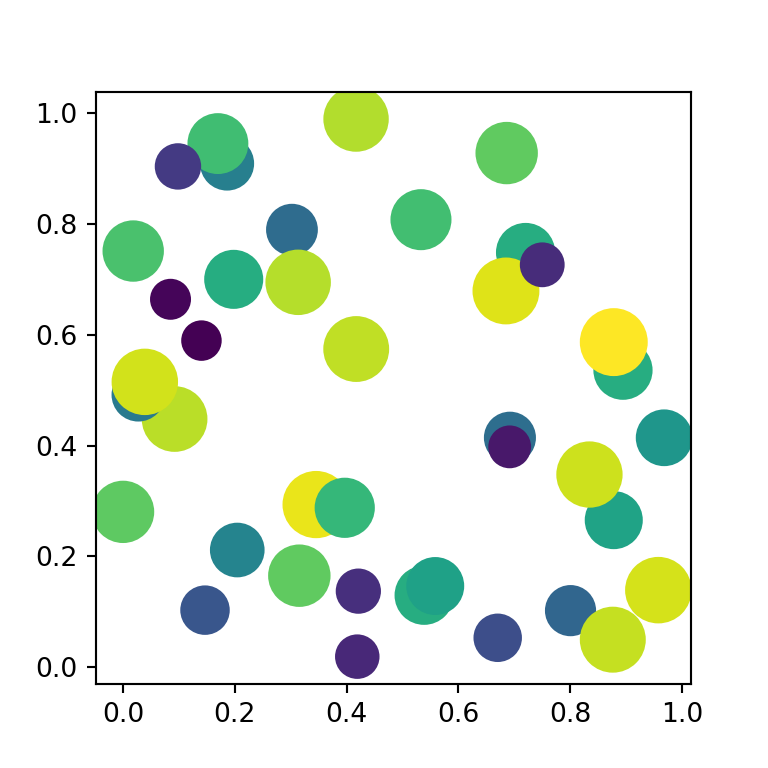

Colores
Mapea una cuarta variable a c junto con un cmap para codificar también el color, o pasa un único color fijo para todas las burbujas.
import matplotlib.pyplot as plt
fig, ax = plt.subplots()
ax.scatter(x, y, s = size * 10, c = size, cmap = "viridis")
# plt.show()

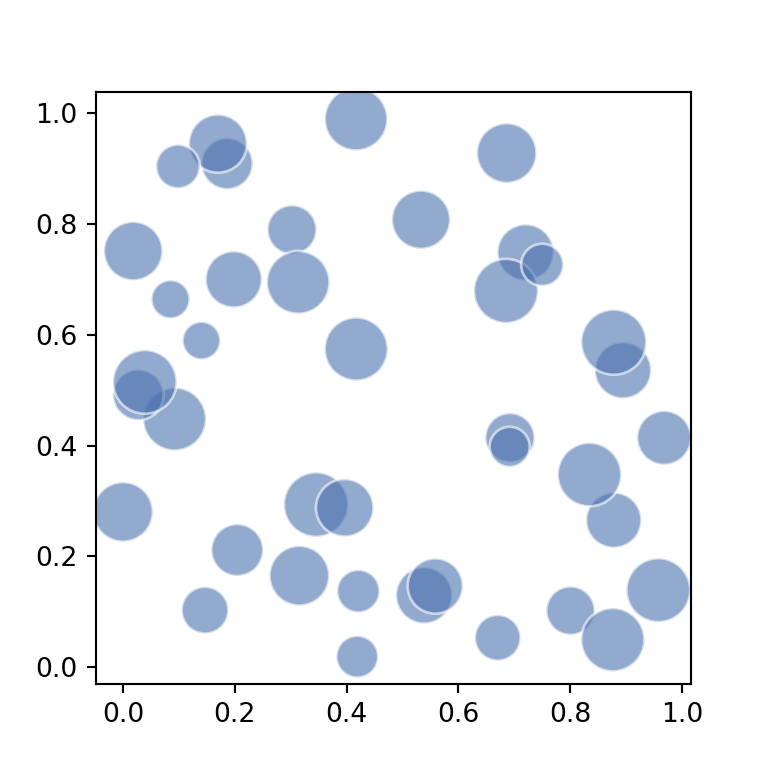

Transparencia y color del borde
Las burbujas que se solapan se leen mejor con algo de transparencia (alpha) y un borde (edgecolors).
import matplotlib.pyplot as plt
fig, ax = plt.subplots()
ax.scatter(x, y, s = size * 10, color = "#4C72B0",
alpha = 0.6, edgecolors = "white")
# plt.show()

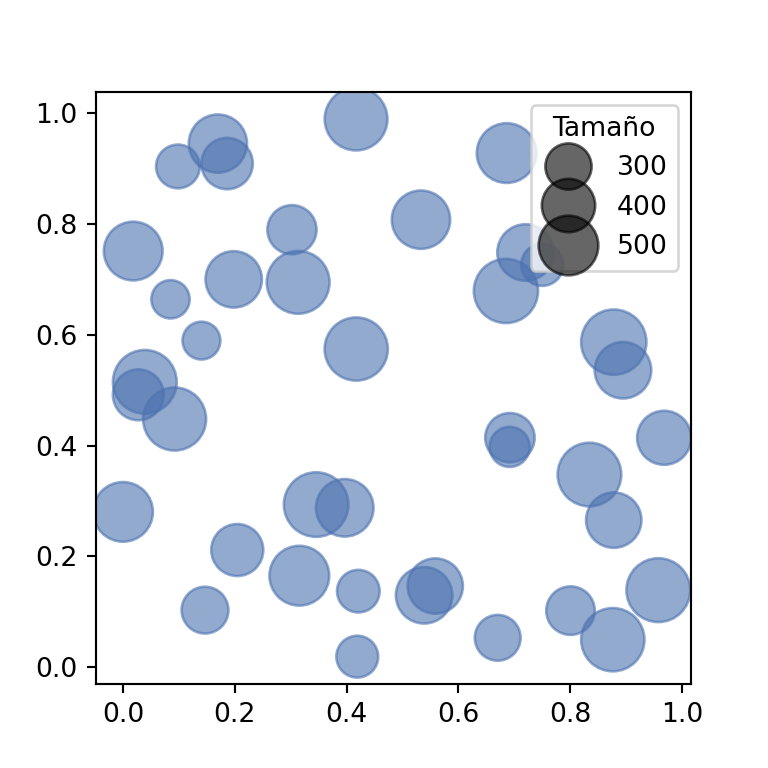

Leyenda de tamaño
Como scatter no crea una leyenda de tamaño automáticamente, constrúyela a mano con legend_elements, que obtiene ejemplos representativos a partir de los tamaños representados.
import matplotlib.pyplot as plt
fig, ax = plt.subplots()
scatter = ax.scatter(x, y, s = size * 10, color = "#4C72B0", alpha = 0.6)
handles, labels = scatter.legend_elements(prop = "sizes", num = 4, alpha = 0.6)
ax.legend(handles, labels, title = "Tamaño", loc = "upper right")
# plt.show()
